Preskúmajte svet prírub

V priemyselnej oblasti sú príruby dôležitým prvkom spájania potrubí a zariadení a vo svete prírub sú tri normy GB, JB, HG usmernenia, ktoré nemožno ignorovať. Zároveň rôzne typy prírub, ako sú ploché zvárané príruby, hrdlové ploché zvárané príruby, príruby s hrdlovým zváraním, príruby s hrdlom na tupo a kryty prírub, poskytujú bohatý výber pre inžinierstvo. Sinton sa ponorí do týchto štandardov a typov, ako aj do ich zodpovedajúcich kódových názvov, aby vám odhalil farebný svet Flanges.

Najprv sa pozrime na tri hlavné štandardy GB, JB a HG. GB je národná norma, JB je norma ministerstva strojov, HG je norma ministerstva chemického priemyslu. Tieto tri normy slúžia rôznym oblastiam a zabezpečujú, že príruby sú široko používané vo všetkých oblastiach života. Štandard GB bol široko uznávaný v inžinierskych projektoch so svojou národnou autoritou, štandard JB sa zameriava viac na strojárstvo a štandard HG hrá dôležitú úlohu v chemickom priemysle. Pochopenie týchto noriem pomáha inžinierom robiť informované rozhodnutia založené na konkrétnych potrebách.

Ďalej sa zameriame na typ príruby. Plochá zváraná príruba, hrdlová zváraná príruba, hrdlová zváraná príruba, hrdlová zváraná príruba a kryt príruby, každý typ má svoje vlastné jedinečné vlastnosti a scenáre použitia.

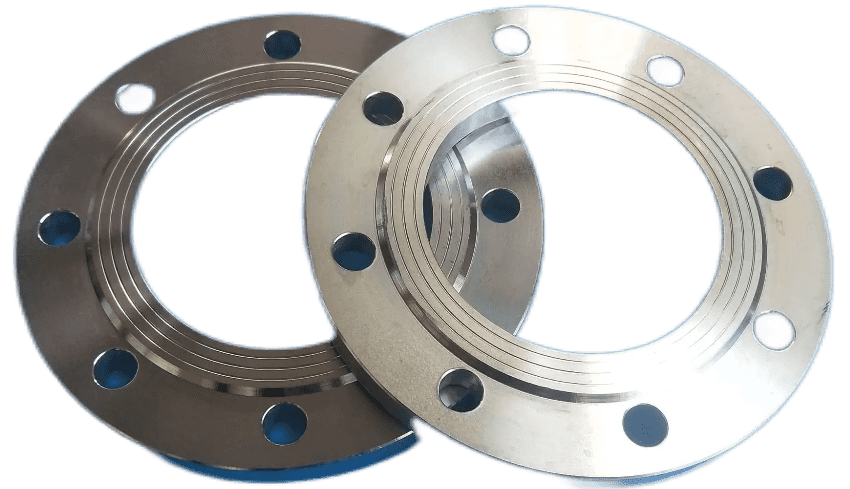

Plochá zváraná príruba: plochá zváraná príruba je tiež známa ako lap welded príruba, spojenie plochej zváranej príruby a rúrky je vložiť rúrku do vnútorného otvoru príruby do vhodnej polohy a potom prekrývať, jej výhodou je že zváracia zostava sa ľahšie vyrovnáva a cena je lacná, preto je široko používaná. Podľa výpočtu vnútorného tlaku je pevnosť plochej zváranej príruby približne dve tretiny relatívnej zváracej príruby a únavová životnosť je približne jedna tretina príruby zváranej na tupo. Plochá zváraná príruba je preto vhodná len pre potrubný systém, kde je úroveň tlaku relatívne nízka a kolísanie tlaku, vibrácie a otrasy nie sú závažné. (Výhody: vhodné pre všeobecné inžinierstvo, jednoduchá inštalácia, nízke náklady);

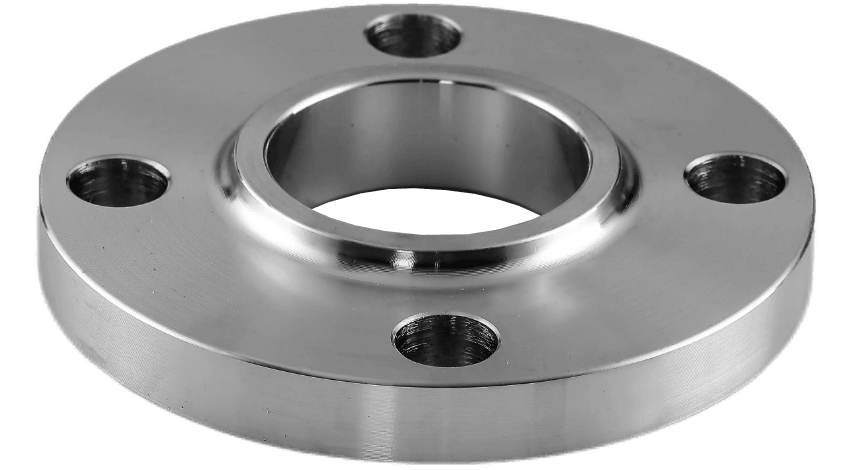

Plochá zváraná príruba na krk: Plochá zváraná príruba na krk je rovnaká ako dosková plochá zváraná príruba a oceľová rúra, potrubné tvarovky atď. sa vkladajú do príruby cez kútový zvar a prírubu na pripojenie zariadenia alebo potrubia. Plochá zváraná príruba s hrdlom je tiež plochá zváraná príruba, pretože má krátke hrdlo, čím sa zlepšuje pevnosť príruby a zlepšuje sa nosná sila príruby. Môže sa teda použiť pre výrobcov zariadení pre vyššie tlakové potrubia. (Výhody: dobrá tuhosť a tesnenie, často používané v prostredí s vysokou teplotou a vysokým tlakom);

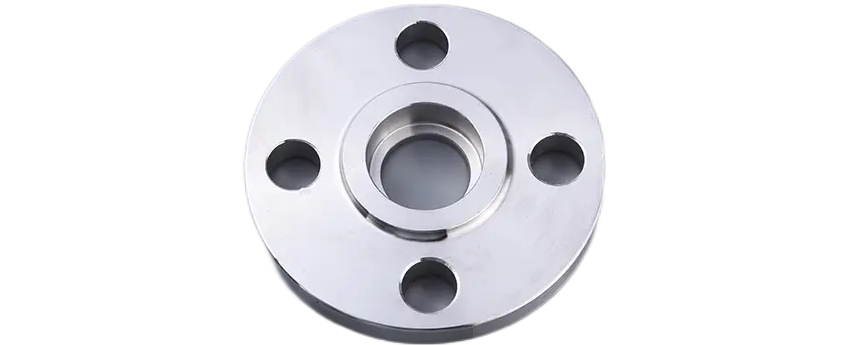

Príruba pre hrdlové zváranie: Príruba pre hrdlové zváranie je príruba s jedným koncom a druhým koncom rúry privareným skrutkami. Bežne sa používa v potrubiach s PN≤10,0 Mpa a DN≤40. (Výhody: jednoduchá inštalácia, vhodný pre nízkotlakový systém, je jedným z bežných typov prírub);

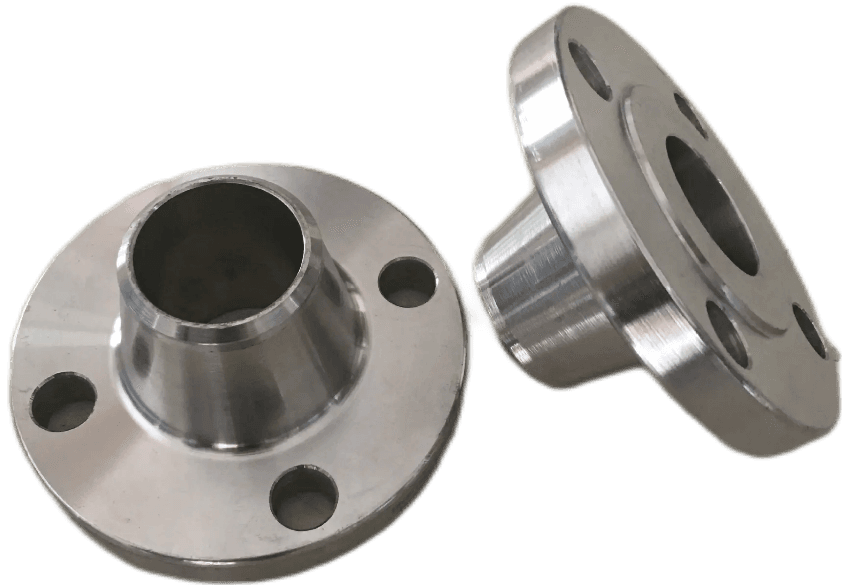

Príruba zváraná na tupo: príruba zváraná na tupo je tiež známa ako príruba s vysokým hrdlom, líši sa od ostatných prírub tým, že od príruby a rúrky je privarená k prírube dlhým a šikmým vysokým hrdlom, hrúbka steny tejto časti vysoké hrdlo postupne prechádza do hrúbky steny v smere výšky, čím sa zlepšuje diskontinuita napätia, čím sa zvyšuje pevnosť príruby. Príruba na zváranie na tupo sa používa hlavne v náročných pracovných podmienkach, ako je tepelná rozťažnosť potrubia alebo iné zaťaženie, aby bola príruba vystavená väčšiemu namáhaniu alebo opakovaným zmenám napätia; Tlak, teplota veľmi kolíše v potrubí a potrubí s vysokou teplotou, vysokým tlakom a nízkou teplotou pod nulou. (Výhody: vhodné pre podmienky vysokej teploty a vysokého tlaku, s dobrou odolnosťou proti korózii);

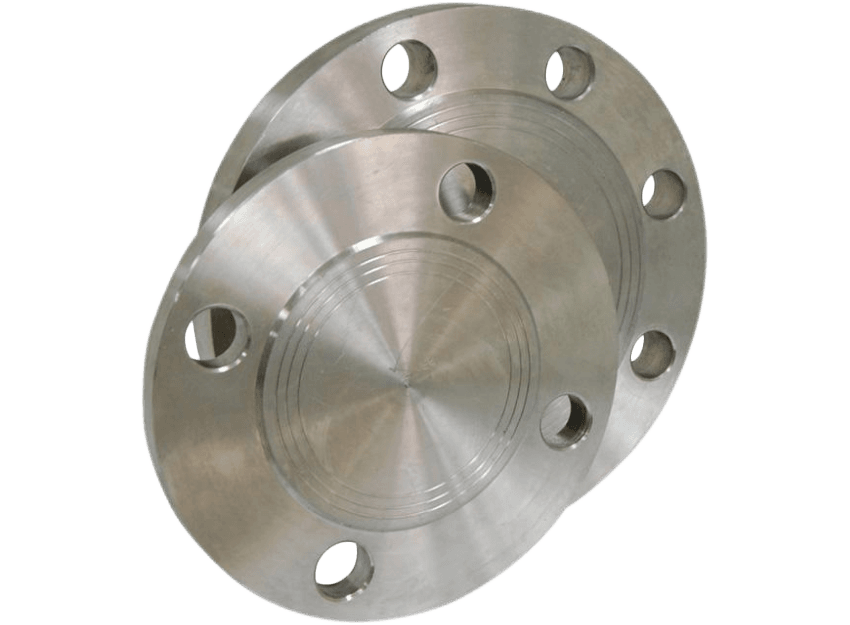

Kryt príruby: Kryt príruby sa tiež nazýva slepá príruba, slepá doska. Ide o prírubu bez otvoru v strede na utesnenie zátky potrubia. Funkcia je rovnaká ako pri zváranej hlave a kryte drôtu, ale slepú prírubu a kryt je možné kedykoľvek odstrániť a zváranú hlavu nie. Praktická aplikácia v teplárenskom priemysle na zváranie vykurovacích rúr alebo zariadení na výmenu tepla na zváranie rúr na výmenu tepla je viac používaná. (Výhoda: Používa sa na uzavretie prírubového spojenia, na ochranu potrubia a zariadenia pred vonkajším prostredím).

Každý typ príruby má svoj zodpovedajúci kódový názov, ktorý je spoločným jazykom inžinierov. Znalosť týchto kódov umožňuje rýchlejší a presnejší výber vhodnej príruby. Napríklad kód príruby podľa štandardu GB, kód príruby podľa štandardu JB a kód príruby podľa štandardu HG, všetky majú svoje vlastné charakteristiky, ktoré odrážajú ich dobrý výkon v príslušných oblastiach.

Vo svete prírub poskytujú tri normy GB, JB, HG pevný základ pre inžinierstvo a rôzne typy prírub poskytujú inžinierom široké možnosti. Vďaka hlbokému pochopeniu týchto noriem a typov môžu byť inžinieri flexibilnejší pri riešení technických problémov a zabezpečovaní bezpečnej a spoľahlivej prevádzky potrubí a zariadení. Príruby spájajú každú časť priemyselného sveta a stávajú sa nevyhnutnou súčasťou projektu.
